Custom Equipment

オーダーメイド装置の
設計・製作事例

現場仕様に合わせたオーダーメイド装置の設計・製作事例として、産業用LANケーブルドラム、ロボット活用、Keigan Motor を用いた内径測定装置、液体注入装置を掲載しています。

仕様について相談する LANドラムを見る
Densoロボットと検査装置を組み合わせたロボット活用事例
Densoロボット、検査装置、周辺治具を組み合わせたシステム構成イメージです。

システム構成の流れ

搬送、検査、判定、記録を一連の流れとして構成し、現場で扱いやすいシステムにまとめます。

ワーク搬送 ロボットでワークを受け取り、検査位置まで安定して搬送します。
位置決め・検査 治具、カメラ、レーザー変位計を組み合わせて必要な確認を行います。
判定処理 検査結果をPC側で整理し、判定条件に応じた処理へつなげます。
履歴管理 検査データの蓄積や検索を行い、データベース化にも対応します。
Robot Application

ロボット活用事例

Densoロボットと検査装置、カメラ、レーザー変位計（Keyence製など）を組み合わせたシステム構築に対応します。検査結果の蓄積、判定情報の整理、パソコンとの連動によるデータベース化まで含めて設計します。

  • ロボットと検査装置の統合 ワーク搬送、位置決め、検査工程を一つの流れとして構成します。
  • カメラ・レーザー変位計連携 画像検査や寸法確認など、必要なセンサー構成に合わせて機器を選定します。
  • PC連動とデータベース化 検査データの保存、検索、トレーサビリティ確保まで見据えた仕組みを組み込みます。
  • 個別仕様への対応 装置単体だけでなく、前後工程や既存設備との接続も含めて調整します。
Inner Diameter Measurement

内径測定装置

土管の内径測定を行うための専用装置です。Keigan Motor でジンバルミラーを回転制御し、ミラーでレーザーを反射させて測定します。Keigan Motor は Windows PC から制御し、電源はモバイルバッテリーで供給します。

  • 用途は土管の内径測定
  • Keigan Motor でジンバルミラーを回転制御
  • Keigan Motor のジャイロ情報を姿勢確認・回転状態の把握に活用
  • ミラーでレーザーを反射させて測定
  • Keigan Motor は Windows PC から制御
  • 電源はモバイルバッテリーで供給

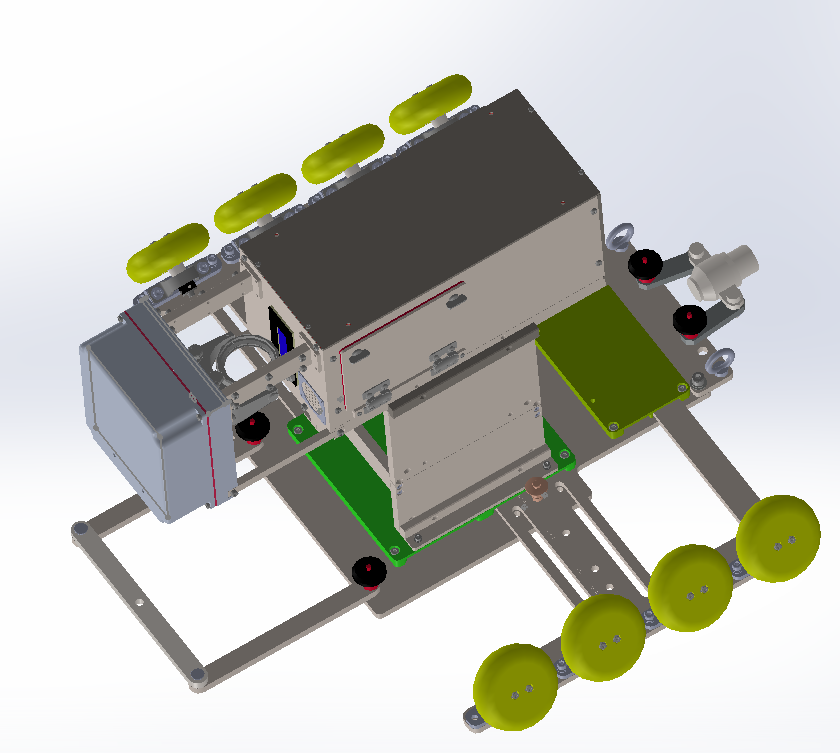

土管の内径測定装置
土管の内径測定装置の構成イメージです。

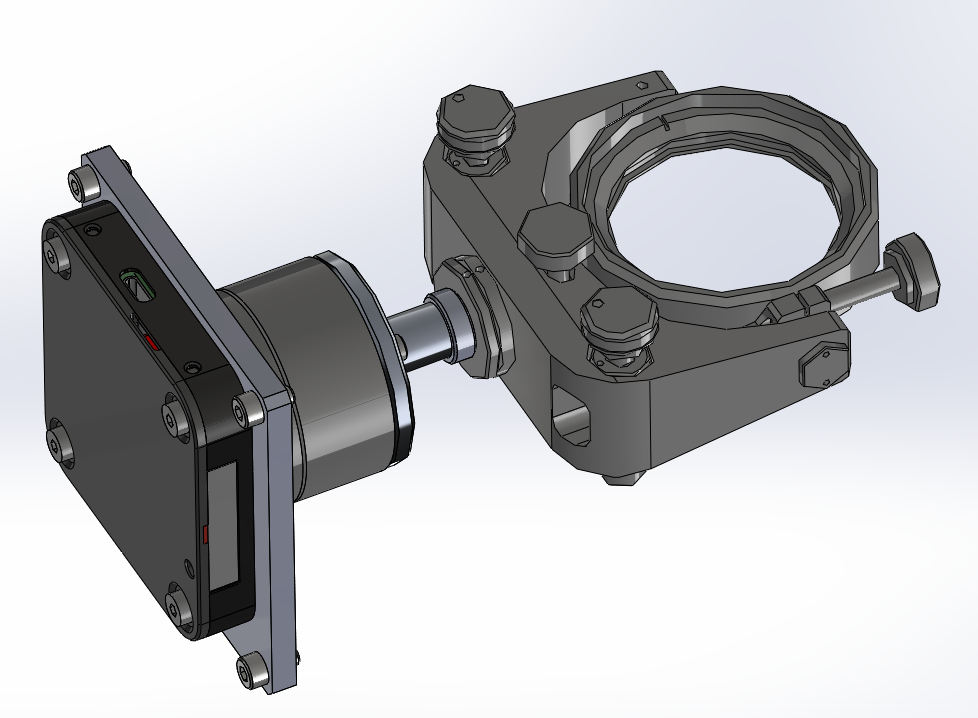

Keigan Motor を使ったジンバルミラー制御
Keigan Motor を用いたジンバルミラー制御の構成イメージです。
Liquid Injection Device

液体注入装置 基本仕様

以下は液体注入装置の基本仕様です。用途や要件に応じてカスタマイズ可能で、電気仕様、注入条件、保存件数、操作系、駆動機構の調整をご相談いただけます。

  • 注入量は 1.0mL～150.0mL を 0.1mL 単位で設定可能
  • 注入速度は 0.1mL/s～25.0mL/s を 0.1mL/s 単位で設定可能
  • 圧力値は 50～1200psi（344～8274kPa）に対応
  • プログラム 60件、エラー履歴 60件を保存可能
  • ハンドスイッチ、フットスイッチ、注入速度可変スイッチに対応
電気仕様 定格電圧: AC200～240V
周波数: 50/60Hz 共用
定格電流: 5.3A
注入量（設定値） 1.0mL～150.0mL（0.1mL単位で設定）
注入速度 0.1mL/s～25.0mL/s（0.1mL/s単位で設定）
加速時間 0.0s～9.9s（0.1s単位で設定）
圧力値 50～1200psi（344～8274kPa）
書き込み可能プログラム数 60件
注入結果表示 注入量、注入時間、注入速度、注入圧力、注入日付などを表示し、30件まで保存可能
エラー履歴 60件のエラー情報を保存可能
手動操作 あり（ピストンの前後移動を手動で制御可能）
スイッチ ハンドスイッチ・フットスイッチ・注入速度可変スイッチ
駆動機構 サーボモータ＋ボールネジ
LAN Cable Drum

スリップリング内蔵 産業用LANケーブルドラム

300m LANケーブルを巻き取り・繰り出しするための、スリップリング内蔵ドラムです。管内カメラや検査ロボットなど、移動する通信機器に合わせて設計します。

接続したまま巻き取り・繰り出しできます。

固定側のルーターやネットワークスイッチへつないだまま、ドラム回転中のEthernet通信を維持します。

  • 300m LANケーブルを想定
  • RJ45コネクタ・スリップリング内蔵
  • 手動ハンドル、フレーム寸法、ケーブル長を用途に合わせて調整
仕様について相談する
製品名称産業用LANケーブルドラム / LANドラム アルミフレームタイプ
通信方式Ethernet
対応ケーブルLANケーブル 300m対応（通信条件は要確認）
設計対応LANケーブルの長さ、ケーブル外径、使用環境に応じて設計可能
フランジ外径φ400mm
フランジ間寸法320mm
固定側接続RJ45コネクタ
回転接続LAN通信用スリップリング
構成部品スリップリング、ハンドル、接触式ゴムシール、ベアリング
カスタム設計対応（通信規格、コネクタ、巻き取り方式、設置寸法は個別確認）

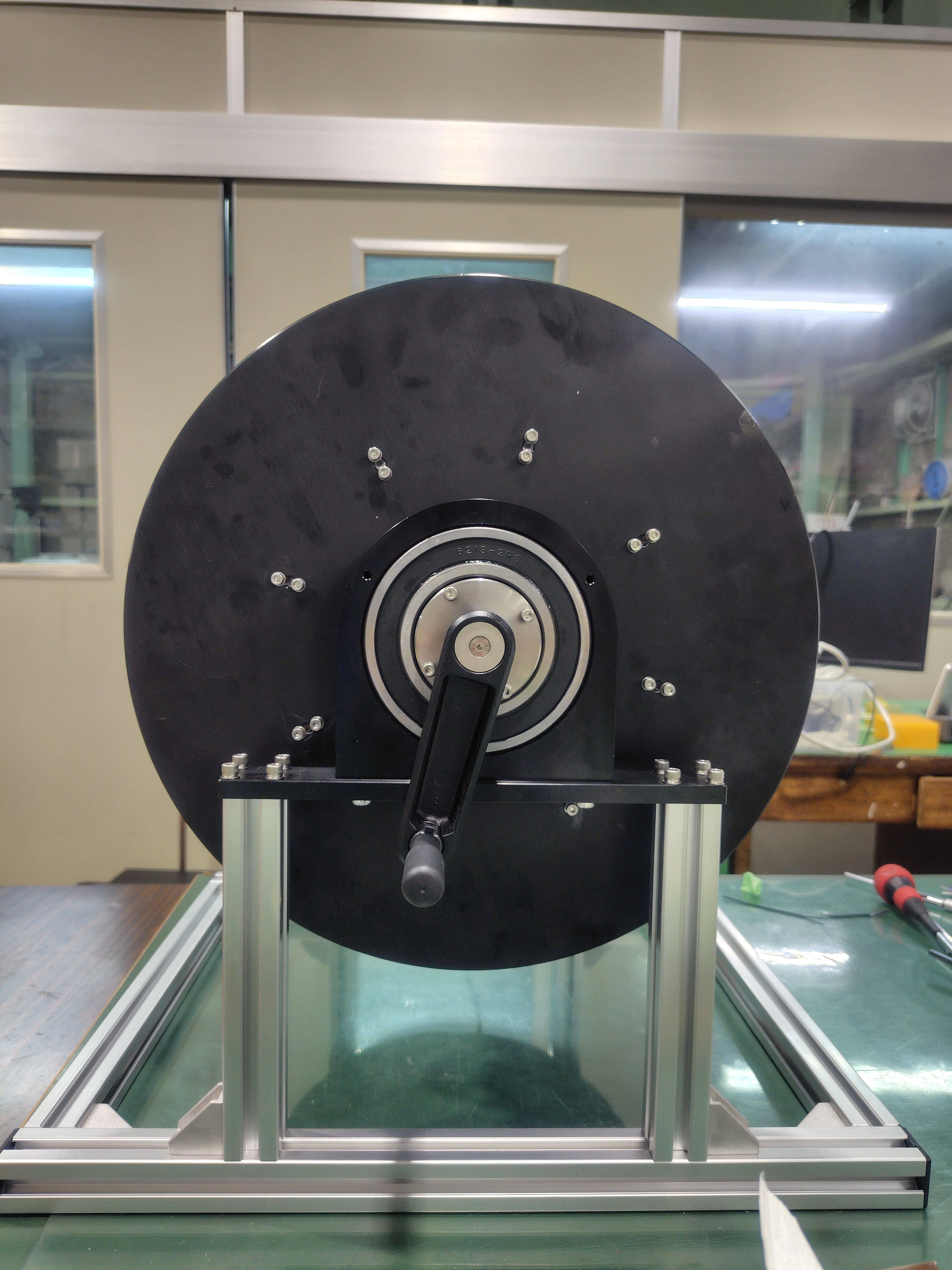

スリップリング内蔵の産業用LANケーブルドラム
スリップリング内蔵の産業用LANケーブルドラムです。

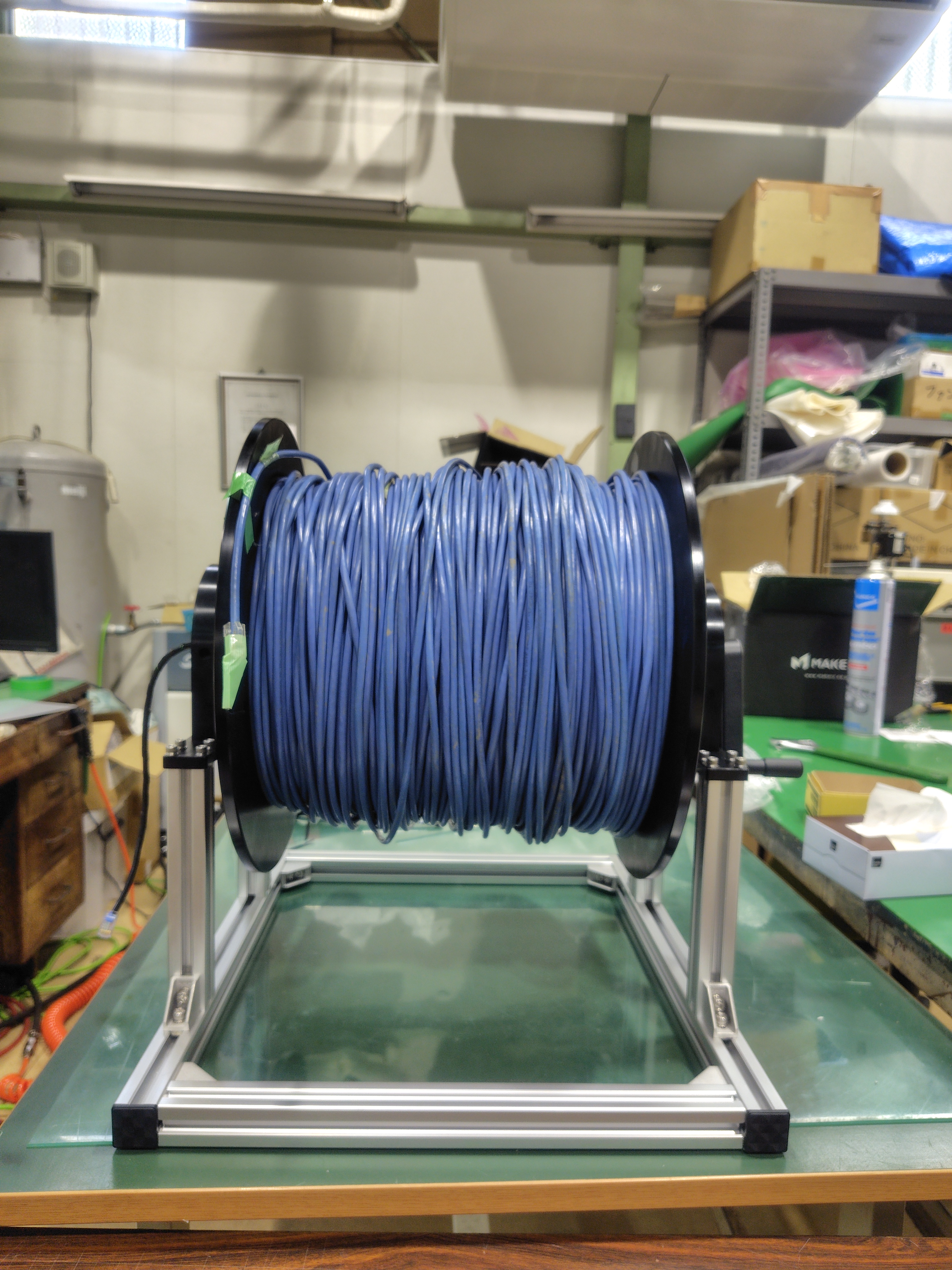

アルミフレームタイプのLANケーブルドラム側面
アルミフレームとドラム部の構成です。

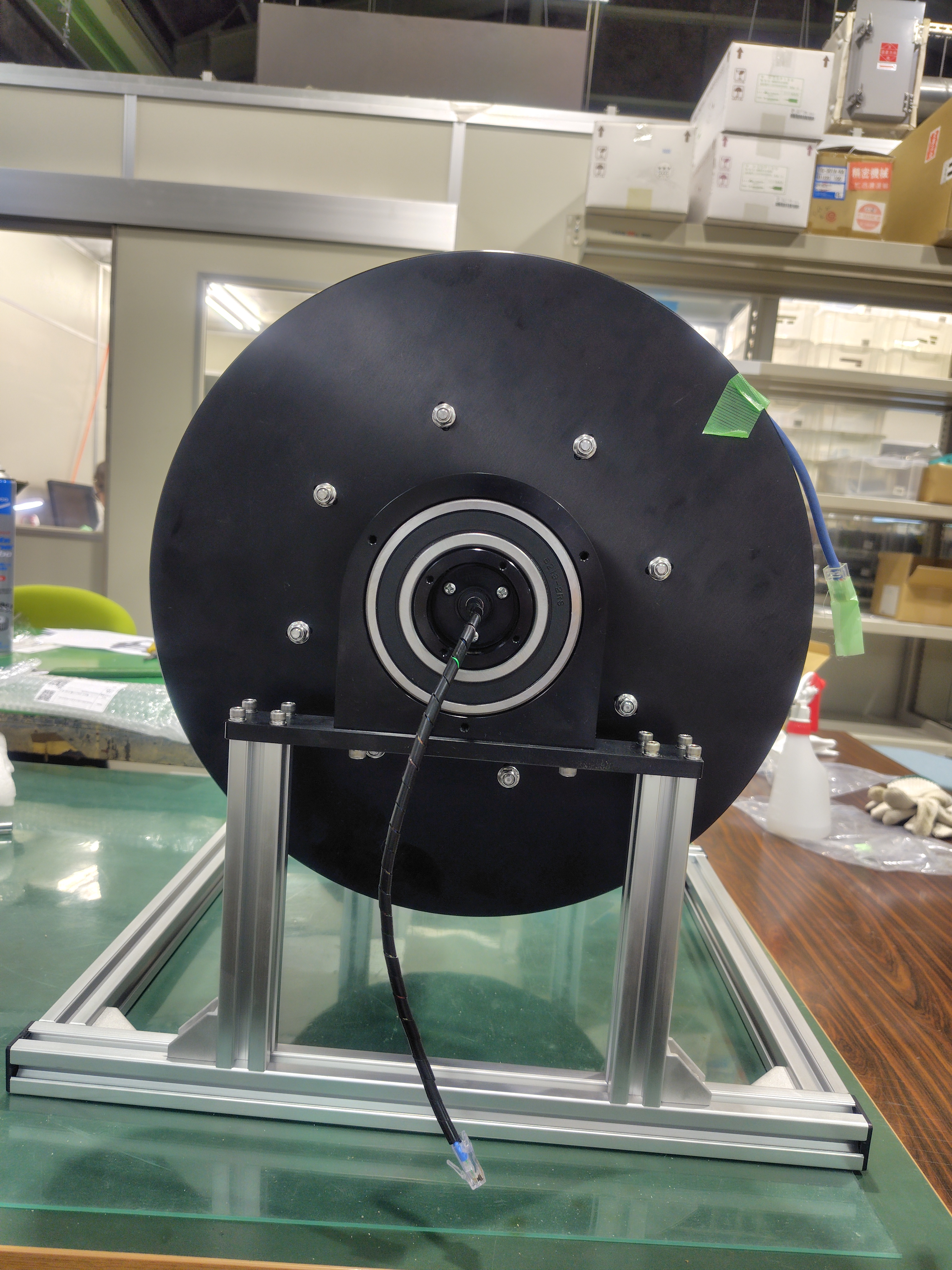

RJ45コネクタとスリップリングを備えたLANドラム
RJ45コネクタとスリップリングを含む構成です。

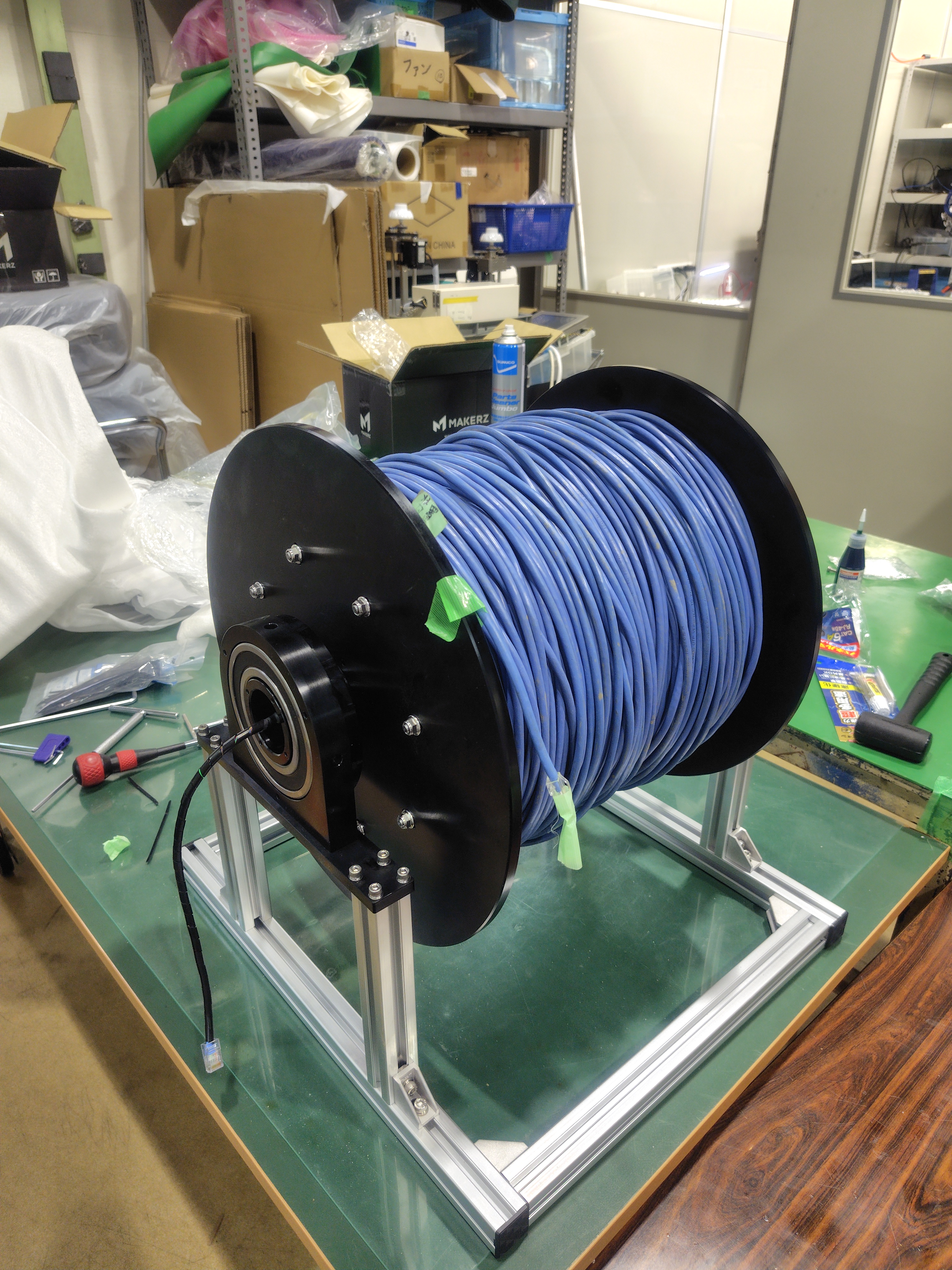

ハンドル付きのLANケーブル巻き取りドラム
ハンドルを備えたLANケーブル用ドラムです。

できること

接続したまま巻き取りルーターやネットワークスイッチへ接続した状態で、ケーブルを巻き取り・繰り出しできます。
回転中の通信スリップリングで固定側と回転側のEthernet通信を維持します。
長尺ケーブル対応300m LANケーブルを想定し、ケーブル径や曲げ半径に合わせてドラム径を検討します。
用途に合わせた調整ケーブル長、コネクタ、フレーム寸法、手動・電動巻き取りを確認します。

主な用途

  • 検査ロボット管内や設備内の映像伝送・遠隔操作に。
  • 管内カメラ長尺ケーブルを扱う配管・排水管の確認に。
  • 移動装置台車や搬送装置と固定側ネットワークの接続に。
  • 仮設ネットワーク・遠隔監視工場、建設現場、調査現場での一時配線に。

ご相談時に確認したいこと

使用条件

ケーブル長、通信速度、接続機器、使用環境を確認します。

構成の決定

必要に応じて、光ファイバー、メディアコンバーター、中継機器も含めて検討します。

よくある質問

ルーターへ接続したまま巻き取れますか？

はい。LAN通信用スリップリングにより、固定側へ接続したままドラムを回転できます。

ドラムの回転中も通信できますか？

対応可能です。通信規格、速度、ケーブル、スリップリング仕様を確認して構成します。

1台から製作できますか？

仕様内容を確認したうえで、試作・単品製作から検討します。
